Antenas guía de ondas ranurado

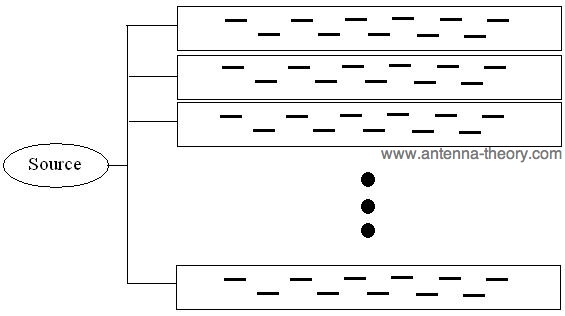

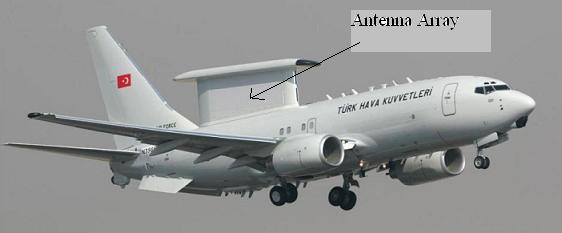

En la página anterior en ranuras guías de onda , se demostró que para una tira sola guía de onda, el patrón de radiación tiende a tener una muy amplia ancho de haz en el plano E y un ancho de haz relativamente pequeño en el plano-H. El problema surge debido a las dimensiones físicas a lo largo del plano E es mucho más corto que a lo largo del plano-H (la guía de onda ranurada es largo pero fino). En general, una antena más larga (o más amplia) produce un haz estrecho. Este problema puede evitarse mediante la organización de guías de onda con ranura en paralelo, como se muestra en la Figura 1. Figura 1. Serie de guías de onda con ranura alimentado por una sola fuente. Apilando guías de onda, como se muestra en la Figura 1, el ancho de haz plano E puede reducir considerablemente. Además, mediante la adición de un retraso de fase a cada una guía de onda, la serie de guías de onda puede ser dirigido en el plano E (véase gradual matrices básicas ). El retraso de fase puede ser añadida por diferentes longitudes de línea (entonces distintas frecuencias se producen retrasos en distintas fases, lo que permite escanear simplemente cambiando la frecuencia). Antena matrices formado por cientos o incluso miles de elementos se han ranuras guías de onda similares a las descritas anteriormente. Estos son típicamente de banda estrecha (una pequeña desviación fuera de la frecuencia de diseño a menudo cambia la mpedancia de de los espacios individuales, y las ranuras de muchos suman produciendo una impedancia altamente reactivos asociados con la guía de onda fuera de la Frecuencia de resonancia ). Como ejemplo, considere la posibilidad Wedgetail Boeing: Aunque no sé a ciencia cierta, yo diría que las paredes de la estructura extraña en la parte superior del avión por encima de contener una gran variedad de guía de ondas, para la exploración en la horizontal (acimut) plano de todo el avión. Manejo de potencia las capacidades de guías de onda ranurada Guías de onda ranurada se utilizan a menudo porque son capaces de transmitir altos niveles de energía. Para dar una idea de lo que son capaces de (e introducir la limitación práctica de las capacidades de manejo de potencia función de la altitud), voy a presentar un escrito tabla de Gilden y Gould Manual de alta capacidad de potencia de los sistemas de guía de ondas . La potencia máxima se muestra en la Tabla I. La potencia máxima está en función de la altitud, y se divide a la derecha o como "continua ola "y un pulso de 1 microsegundo. La columna de CW da la potencia máxima capacidad de manejo de una guía de onda con ranura cuando la matriz está continuamente transmitiendo en megavatios [MW]. La columna de pulso da la potencia máxima cuando la guía de onda emite un breve pulso y luego se apaga. Tenga en cuenta que el poder de manipulación de las capacidades de una disminución de la guía de onda con la altitud (dada en pies). Los resultados se dan a una típica banda X (10 GHz) guía de onda, tenga en cuenta que la capacidad aumenta la potencia a medida que disminuye la frecuencia y viceversa . Tabla I. Poder función de la altitud de una típica banda X (10 GHz) guía de onda. Altura [ft] Max Power (CW) [MW] Max Power (1 uS Pulse) [MW] 0 0.95 1.05 10,000 0.55 0.62 20,000 0.25 0.30 30,000 0.15 0.20 40,000 0.06 0.10 50,000 0.03 0.05 Tenga en cuenta que la potencia disminuye rápidamente con la altitud;. Esto es una restricción necesaria para tener en cuenta en el diseño de los radares de los aviones
