Cuerno de antena - Intro

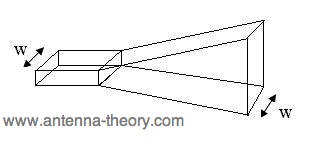

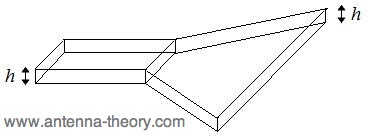

Antenas de Hornos son muy populares en UHF (300 MHz a 3 GHz) y frecuencias más altas (que he oído hablar de los cuernos de funcionamiento de hasta 140 GHz). A menudo tienen una dirección diagrama de radiación con una alta ganar , Que puede variar hasta 25 dB en algunos casos, con 10-20 dB de ser las típicas. Los cuernos tienen una impedancia de ancho ancho de banda , lo que implica que la impedancia de entrada poco a poco va variando en un amplio rango de frecuencia (lo que implica también valores bajos de S11 o VSWR ). El ancho de banda para las antenas de bocina práctica puede ser del orden de 20:1 (por ejemplo, que operan desde GHz 1-20 GHz), con un ancho de banda 10:01 no siendo rara. La ganancia aumenta a menudo (y el disminuciones) como la frecuencia de operación es mayor. Los cuernos tienen muy pocas pérdidas, por lo que el directividad de un cuerno es aproximadamente igual a su ganancia. Hornos antenas son algo intuitivo y no relativamente simple de fabricar. Además, los cuernos acústicos también se utiliza en transmisión de ondas de sonido (por ejemplo, con un megáfono). antenas bocina se utilizan a menudo para alimentar a una antena de plato, o como una "ganancia normal" antena en las mediciones. versiones populares de la antena de bocina incluyen el cuerno E-plano, que se muestra en la Figura 1. Este cuerno se quema en el E-plano, indicando el nombre. La dimensión horizontal es constante en w . Figura 1. E-plano cuerno. Otro ejemplo de un cuerno es el cuerno plano-H, que se muestra en la Figura 2. Este cuerno se quema en el H-plano, con una altura constante de la guía de onda y el cuerno de h . Figura 2. H asta plano. El cuerno más popular es quemado en ambos planos, como se muestra en la Figura 3. Este es un cuerno de pirámides, y ha ancho B y la altura de A al final de la bocina. Figura 3. bocina piramidal. os cuernos son normalmente alimentados por una sección de una guía de onda, como se muestra en la Figura 4. La guía de onda es en sí mismo a menudo se alimenta con una short dipole, which is shown in red in Figure 4. A waveguide is simply a hollow, metal cavity. Waveguides are used to guide electromagnetic energy from one place to another. The waveguide in Figure 4 is a rectangular waveguide of width b and height a, with b>a. The E-field distribution for the dominant mode is shown in the lower part of Figure 1. dipolo corto , que se muestra en rojo en la Figura 4. Una guía de onda es más que una cavidad hueca, de metal. Guías de onda son utilizados para guiar la energía electromagnética de un lugar a otro. La guía de onda en la Figura 4 es una guía de onda rectangular de ancho b y la altura a , con b > a . La distribución de campo eléctrico para el modo dominante se muestra en la la parte inferior de la Figura 1. Figura 4. Guía de onda utilizada como alimento para antenas de bocina.
