偏振测量

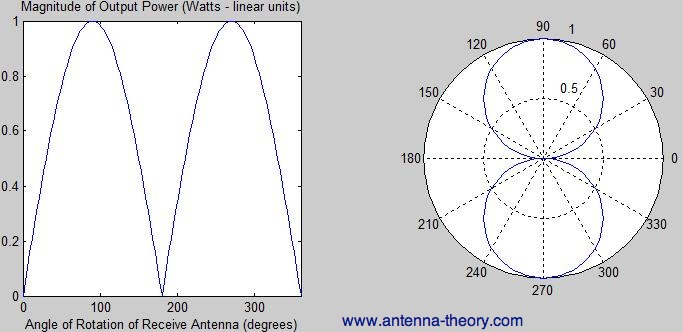

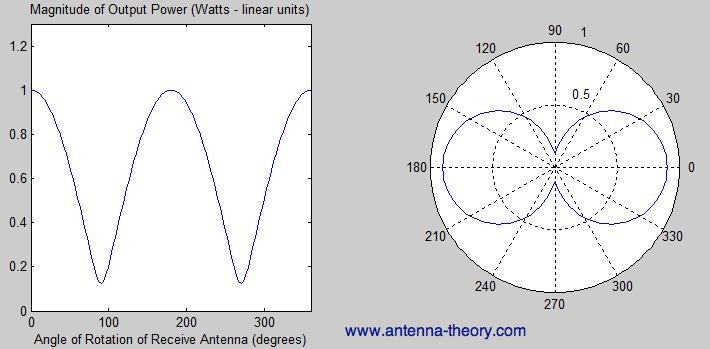

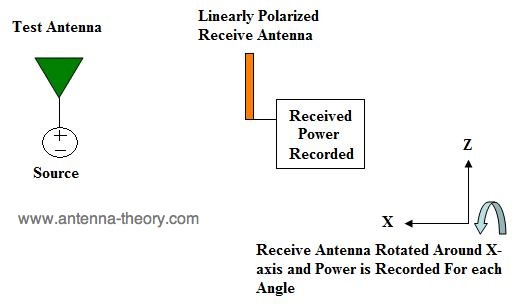

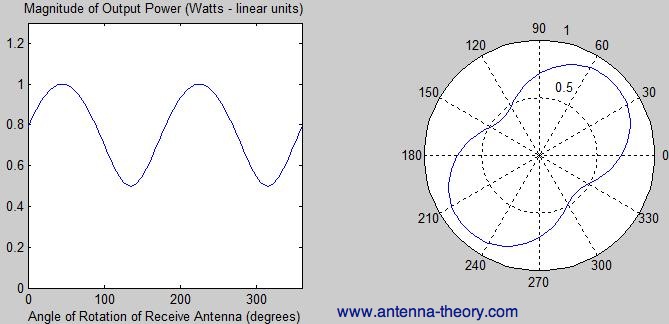

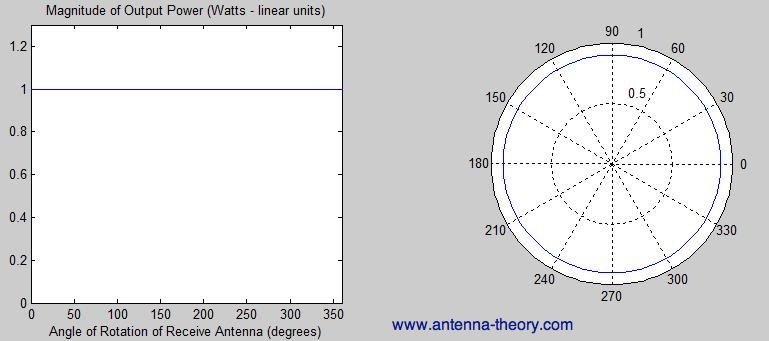

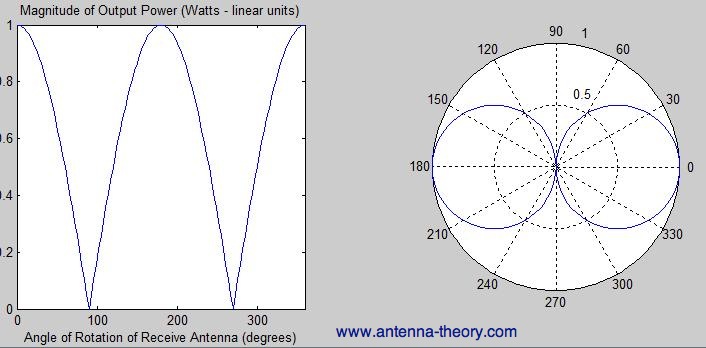

一个很基本的参数，天线的辐射模式是两极分化。在此页中，我们将讨论 测量天线极化的方法和技术。请注意，根据不同的偏振变化 从天线的辐射方向。例如，一个圆极化的天线可以近似圆形 只有在一个较窄的波束宽度，线性偏振远离天线主波束（这是 常圆极化贴片天线的情况下）。 进行测量，我们将使用我们的测试天线作为源。然后我们将使用一个线性极化 天线（通常是一个半波偶极子天线） 作为接收天线。线性极化的接收天线将旋转，并记录接收功率 作为接收天线的角度功能。在这种方式中，我们可以得到极化信息 测试天线。这个接收到的信息仅适用于测试天线的极化方向 在收到电源。对于一个完整的描述测试天线的极化，测试天线必须旋转 因此，极化可以为每个感兴趣的方向决定。 偏振测量的基本设置如图1所示. 图1。天线极化测量的基本设置。 电源是一个固定的位置（方向）的接收天线的记录，然后是关于旋转 X轴，如图1所示，电源再次被记录。这是一个完整的线性极化旋转 接收天线。 从这些信息中，大量的信息，可确定有关的测试天线的极化。我们将着眼于一对夫妇 例。假设测试天线是垂直线性极化，接收天线 也垂直线性极化，而旋转角度为零有两个天线极化匹配。 然后输出我们的实验中，作为接收天线旋转角度的功能，看起来 类似图2所示的图形。 图2。测量输出时测试天线是线偏振光。左：矩形图。右：极坐标图。 图2中的情节给两个输出的意见。左侧提供了一个输出的X - Y的情节。右侧提供了一个极坐标图， 在可视化的结果可能是有用的。请注意，其结果是周期性的 - 当接收天线旋转180度，它 又是垂直极化，使接收到的功率是相同的。 现在假设测试天线是水平极化 - 再线性极化，但最初不是两极分化匹配 接收天线。然后由此产生的接收功率地块将类似于图3所示。 图3。输出测量线偏振测试天线（水平极化）。 在这种情况下，我们看到，测量结果的形状是相同的，但接收功率峰 发生不同的角度。因此，我们知道，当测试天线线性极化，接收功率 将类似于图2和图3所示的形状，并通过确定的接收功率是在高峰期的角度，我们 可以确定的线性偏振角度。 现在假设，测试天线辐射一个RHCP（右手圆极化波）。如果测试天线 受上述相同的测量，归（峰值输出功率等于简单） 输出功率将类似于图4。 图4。测量输出时测试天线圆极化。 因为圆极化波在两个正交方向，接收功率等于振幅组件 是不断旋转的线性极化天线（顺便，这是一个圆极化的功能，使 它的吸引力 - 你不担心越来越方向右）。还请注意接收功率 相同与否的测试天线是左手（LHCP）或右手（RHCP）。因此，这种方法可以判断类型 两极分化，但不能确定的旋转意义上的两极分化。我们需要另一次测量，以确定 这一点，这将在后面讨论. 在此期间，让我们看看另一个例子。假设一个倾斜角度，测试天线是椭圆极化， 45度和3分贝轴向比率。这种天线的电场 可能会用图1的坐标系方程： 实验测量的输出结果将如图5所示。 图5。测量时输出测试天线是椭圆极化（轴比=3分贝，长轴沿45度）。 现在是越来越有趣。是不是图5大吗？我想是这样。首先，我们可以告诉的倾斜角度 椭圆偏振波接收功率达到高峰 - 45度，在这种情况下，可以 无论从图中可以看到。椭圆极化等参数 - 轴向的比例，可确定 以及从这些地块。峰值输出的比例（1.0在这种情况下，当角度为45度） 最小输出功率（0.5在这种情况下，当角度8S135度），给出了轴比（1/0.5= 2 =3分贝）。 因此，我们可以通过简单的观察图和极化，快速确定类型 这个测试天线的辐射模式方向极化。此外，请注意，我们不知道 旋转电场的方向（左或右）。最后，一个例子。假设轴向 比例是9分贝，椭圆的长轴是z轴。其结果将类似于 图6。 图6。当测试天线是椭圆极化的测量输出（轴比=9分贝，长轴沿0度）。 有意义吗？如果不是，再次通读此页。 最后，我们想确定被测天线的极化感。假设测试天线RHCP， 使我们得到图4所示的输出。我们不能告诉从这个结果是否是RHCP或LHCP。一个简单的方法 在这种情况下确定的旋转感，是使用一个天线，接收天线，被称为是RHCP。其结果是 记录下来，然后进行测量与接收天线是LHCP。对于第一种情况的结果应该是 远远大于第二种情况下的输出，如果测试天线RHCP。 通过选择基于输出功率较大的两极分化意义， 可确定的偏振旋转感。在这个困难的是，它需要两个天线 利益是密切RHCP和LHCP，这并不总是容易的频率。 极化也可以结合使用相位测量确定 两个正交方向上的辐射模式，然后比较结果与接收功率的大小。 这项技术不会在这里详细讨论，但你很可能拼凑所需的步骤。
