波束宽度和旁瓣电平

上一篇: 效率和增益
天线基础
主页:天线理论

除了方向性, 辐射模式 天线也具有其波束和旁瓣电平。 可以很容易地说明这些概念。考虑下列公式的辐射模式。

这种模式实际上是很容易产生使用天线阵列。 天线阵列是一个单独的章节中讨论。 这种辐射模式的三个维度视图如图1所示。

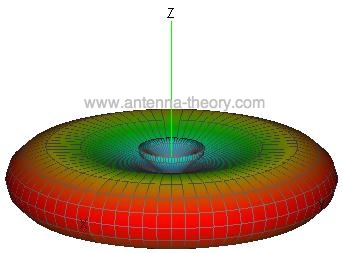

图1。三维辐射模式。

极坐标图如图2所示。请注意,极角测量Z轴。

图2。极地辐射模式。

主梁是全世界最大辐射方向角的的地区。 通常这个地区的辐射功率3分贝内设置的角度 主梁的高峰期。 图2中的主梁是集中在90度。

旁瓣较小的局部最大值,离主梁。 这些旁瓣 通常是不受欢迎的方向辐射。 旁瓣不能完全消除。 “ 在图2中的旁瓣发生在45和135度。

半功率波束宽度为角分离的辐射模式的幅度 从主梁(降低3分贝,最大功率)的高峰期减少50%。 从图2,该模式减少 在77.7度和102.3度-3分贝。 因此,半功率beamdwidth等于102.3-77.7=24.6度。

另一种常用的波束宽度是空,空波瓣宽度。 这是角的分离 辐射模式的幅度减小到零左右主梁。 回想一下,零功率相当于负无穷大分贝。 从图2 在60度和120度的辐射模式变为零。 因此,空,空波瓣宽度 是120-60=60度。

最后,副瓣电平是用来描述辐射模式的另一个重要参数。旁瓣 水平是旁瓣的最大值。从图2,旁瓣电平 是-14.5分贝。
